Aanleg van nieuwe waterstofleidingen

Voor het waterstofnetwerk maken we zoveel mogelijk gebruik van bestaande aardgasleidingen. Daarnaast zijn op verschillende plekken nieuwe waterstofleidingen nodig. Bijvoorbeeld omdat er geen bestaande leiding beschikbaar is of omdat een nieuwe leiding nodig is om regio's, industriegebieden en andere onderdelen van het waterstofnetwerk met elkaar te verbinden.

Nieuwe waterstofleidingen worden zorgvuldig voorbereid. Daarbij kijken we niet alleen naar de technische mogelijkheden, maar ook naar de omgeving waarin de leiding komt te liggen.

Van plan naar aanleg

Voordat we een nieuwe waterstofleiding aanleggen, onderzoeken we zorgvuldig waar deze het beste kan komen te liggen. Daarbij kijken we naar de omgeving, zoals natuur, landbouw, woningen, bedrijven, veiligheid en toekomstig ruimtegebruik. Ook kunnen omwonenden, grondeigenaren, bedrijven en andere betrokkenen meedenken over de plannen.

Op basis van de onderzoeken en reacties wordt de route bepaald en worden de benodigde besluiten genomen. Daarna bereiden we de werkzaamheden voor en bepalen we hoe de leiding het beste kan worden aangelegd.

Meer over de voorbereidingen van projecten

Zo leggen we een nieuwe waterstofleiding aan

Nieuwe waterstofleidingen leggen we onder de grond aan. Welke aanlegmethode we gebruiken, hangt af van de omgeving. Zo kijken we onder meer naar wegen, spoorlijnen, watergangen, natuurgebieden, de bodem en de beschikbare ruimte.

We kiezen steeds de methode die het beste past bij de plek waar we werken. Hieronder leest u meer over de verschillende aanlegmethoden. U kunt ook de animaties bekijken om te zien hoe deze technieken werken.

01 / 02

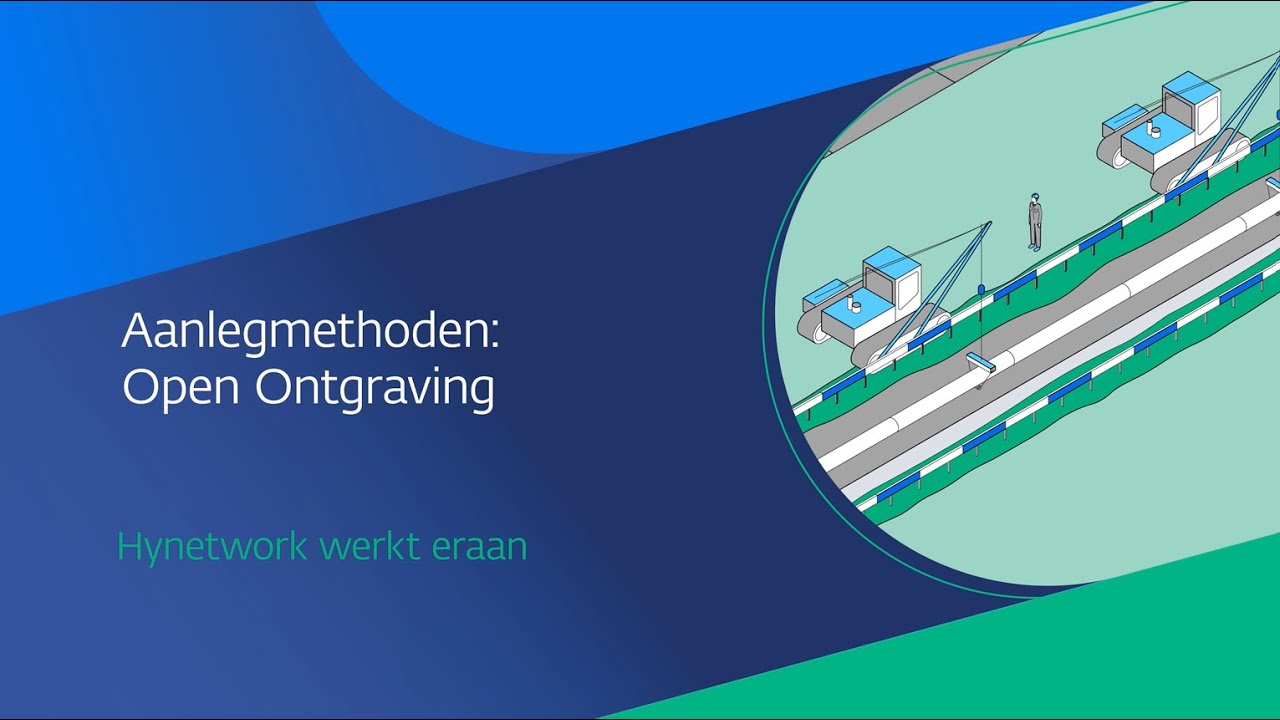

Open ontgraving

Voor de aanleg van een nieuwe leiding wordt in landelijk gebied of locaties met weinig bebouwing vaak gekozen voor een open ontgraving. De leiding wordt in een sleuf in de grond gelegd, zo diep dat er minimaal 1 meter grond op de leiding ligt. Met graafmachines wordt de sleuf gegraven en met kranen wordt de leiding in de sleuf geplaatst.

Horizontaal gestuurde boring

Een horizontaal gestuurde boring (ook wel HDD genoemd) is een aanlegtechniek waarbij een leiding door te boren ondergronds wordt aangelegd. Hierbij hoeft de grond niet volledig open. Deze techniek gebruiken we vooral als de leiding onder natuurgebieden, water, snelwegen of spoorlijnen door moet. Vanaf een startpunt wordt er ondergronds naar een eindpunt geboord. Boven de grond worden de leidingdelen aan elkaar gelast en daarna via het eindpunt door de boorgang naar het beginpunt getrokken.
01 / 02

Gesloten Front Boring

Een gesloten front boring (GFT) gebruiken we vooral op plekken waar het verkeer en dagelijks leven niet te veel overlast mogen ervaren. Bijvoorbeeld bij rotondes, drukke stadswegen of spoorlijnen. Vanuit een startput boort een boorkop door de grond naar een ontvangstput. Tijdens het boren voegen we steeds nieuwe leidingdelen toe die aan elkaar worden gelast. Stap voor stap wordt de leiding zo door de grond geboord.

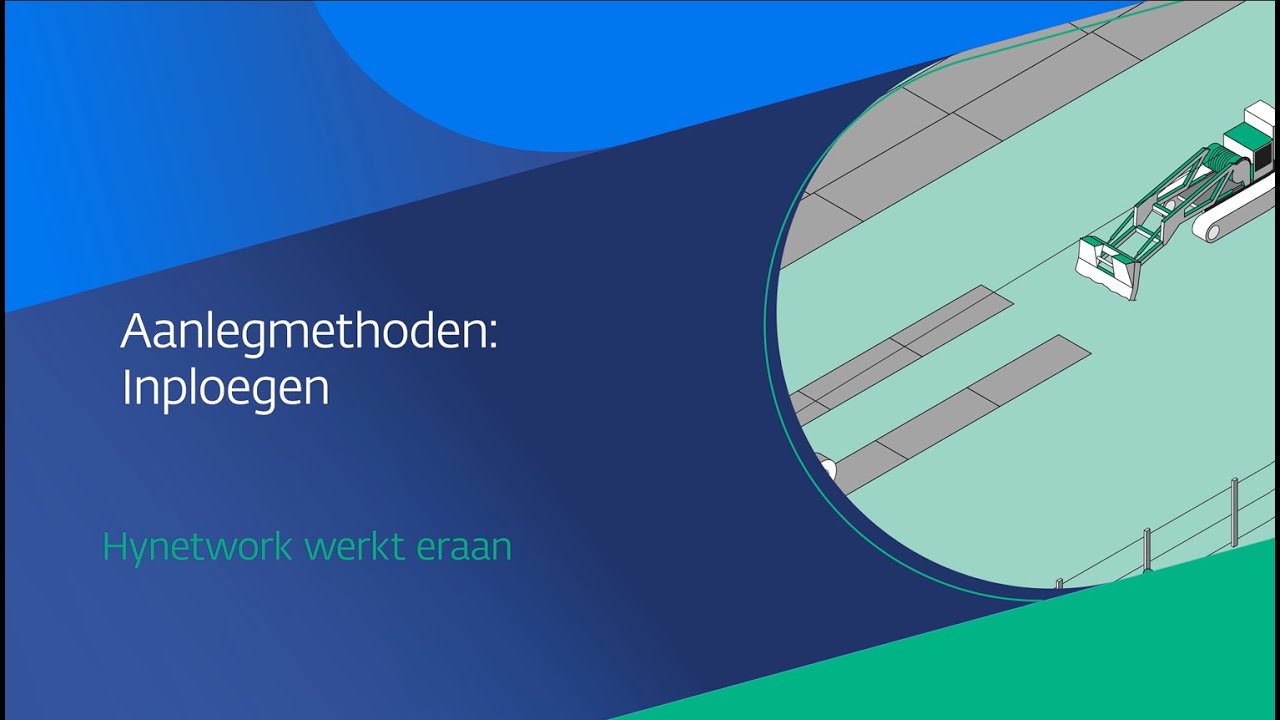

Inploegen

Deze techniek gebruiken we vooral in landelijk gebied. Bij het inploegen van een leiding werken we met twee voertuigen. Het eerste voertuig is de ploeg, die de bodem open maakt. Het tweede voertuig is een machine die de ploeg met een sterke kabel vooruit trekt, dat noemen we een lier. De leiding maken we vast achter de ploeg en trekken we in één keer op de juiste diepte de grond in.

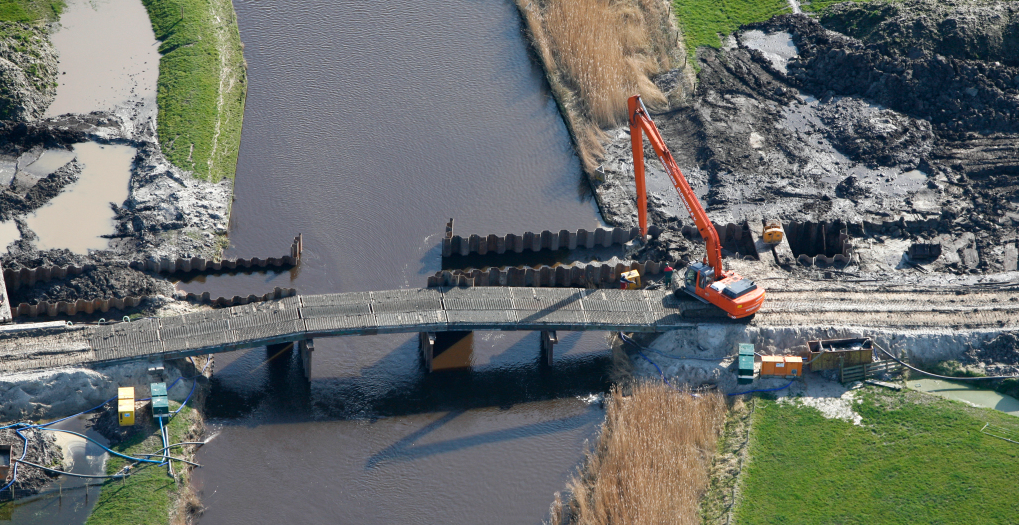

Natte zinker

Natte zinker

Een natte zinker gebruiken we wanneer een leiding een rivier, kanaal of andere watergang kruist. De leiding wordt eerst aan elkaar gelast en vervolgens op de juiste plek naar de bodem van het water gebracht. Daarna wordt de leiding afgedekt zodat deze veilig op zijn plaats blijft liggen.

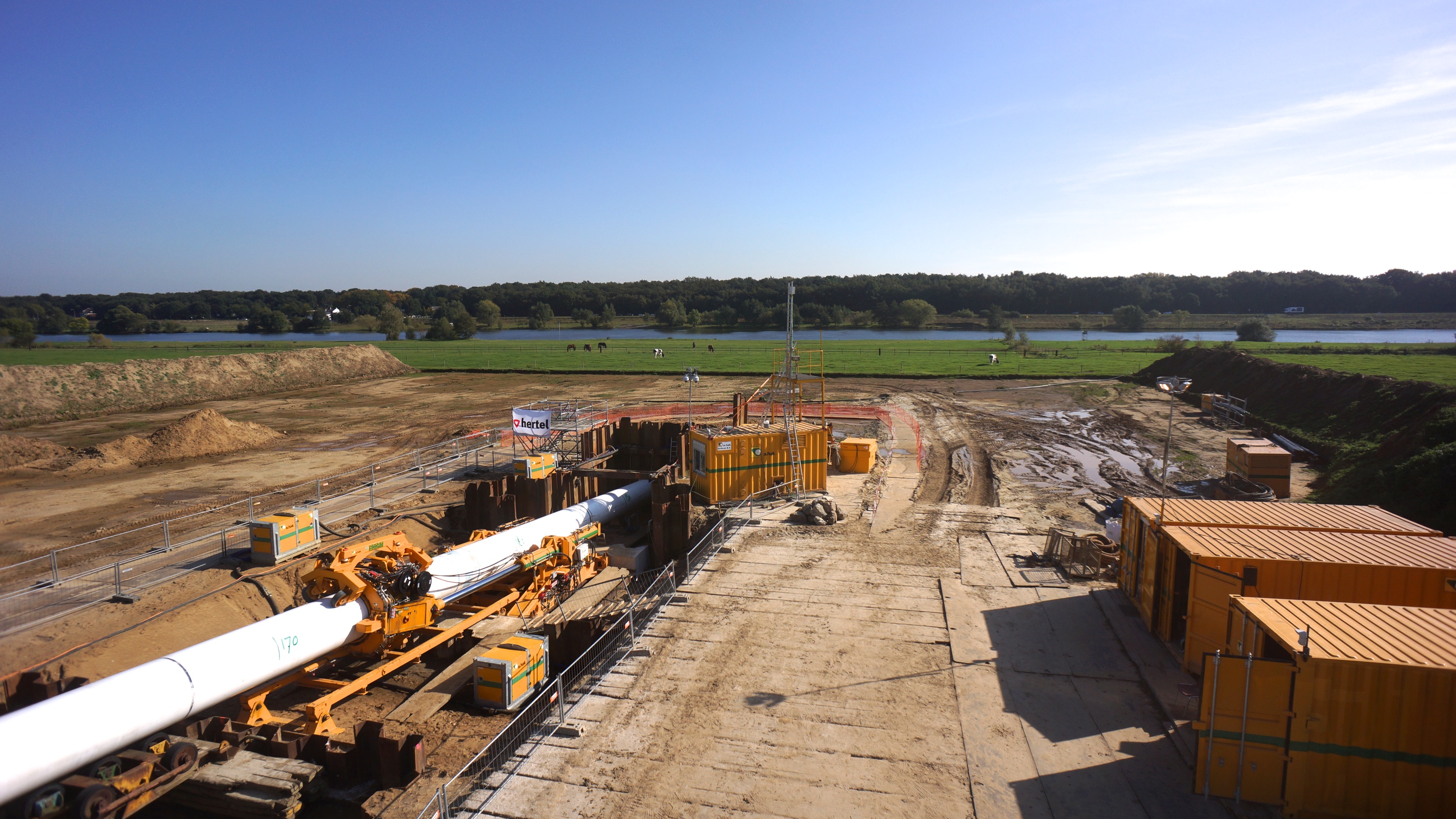

Direct Pipe

Direct Pipe is een aanlegmethode waarbij we een leiding ondergronds aanleggen zonder een lange sleuf te graven. Deze techniek gebruiken we vooral onder rivieren, natuurgebieden of op locaties waar andere boormethoden minder geschikt zijn. Vanuit een startkuip boort een machine ondergronds naar een ontvangstkuip, terwijl de leiding direct achter de machine wordt aangebracht. Daardoor gebeuren het boren en het aanleggen van de leiding tegelijk en is er weinig ruimte aan de oppervlakte nodig.

Veiligheid staat voorop

Veiligheid speelt een belangrijke rol bij de aanleg en het gebruik van nieuwe waterstofleidingen. Daarom onderzoeken, ontwerpen, bouwen en beheren we leidingen volgens strenge eisen en wettelijke regels. Ook tijdens de werkzaamheden nemen we maatregelen om de omgeving veilig te houden.
