Zo ontwerpen engineers het waterstofnetwerk van de toekomst

Op een kaart lijkt die verbinding niet meer dan een lijn tussen een paar punten. Maar achter die lijn gaat een wereld schuil van onderzoeken, berekeningen en ontwerpkeuzes.

Nu het tracé van Waterstofnetwerk Zuidwest-Nederland op hoofdlijnen vaststaat, werken engineers aan het detailontwerp. Wat komt daar allemaal bij kijken? Meer dan veel mensen denken. Want een leiding ontwerpen gaat over veel meer dan een buis alleen. We vroegen het aan het engineeringteam van Waterstofnetwerk Zuidwest-Nederland.

De leiding is maar één deel van de puzzel

Wie denkt aan een ondergrondse leiding, denkt vaak vooral aan de buis zelf. In werkelijkheid wordt het ontwerp voor een groot deel bepaald door alles wat er al aanwezig is.

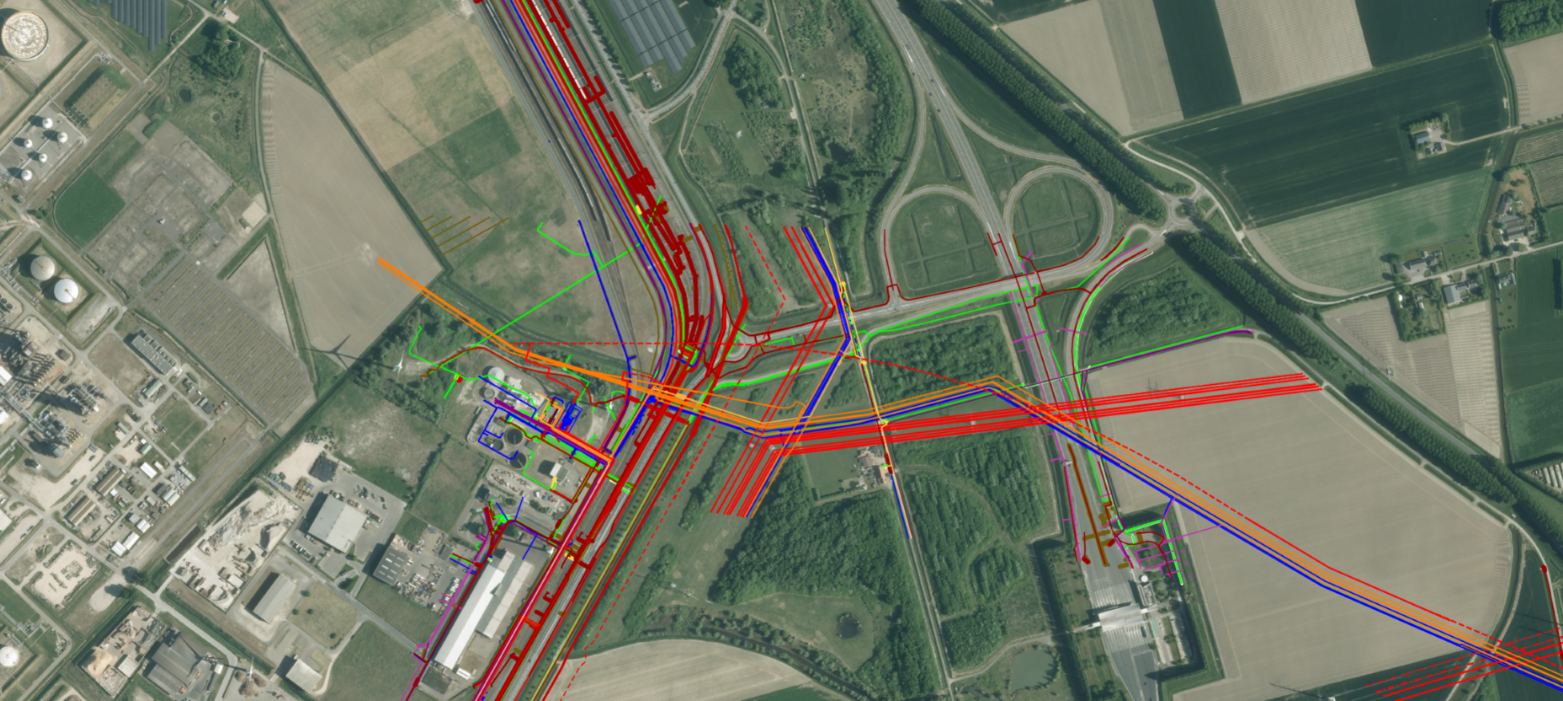

Onder de grond liggen namelijk allerlei kabels en leidingen, voor bijvoorbeeld elektriciteit, gas, water en telecom. Boven de grond zijn er wegen, spoorlijnen, watergangen, gebouwen en landbouw- of natuurgebieden die invloed hebben op de beschikbare ruimte.

Daarom is het uitgangspunt om nieuwe leidingen zoveel mogelijk te bundelen met bestaande infrastructuur. Dat voorkomt dat de beschikbare ruimte versnipperd raakt en zorgt ervoor dat er ook in de toekomst ruimte blijft voor nieuwe kabels en leidingen. Uiteraard gebeurt dit volgens vaste normen en veiligheidsafstanden.

Toch is dit niet overal mogelijk. Soms ligt de ondergrond al zo vol dat uitwijken noodzakelijk is. Op andere plekken vormen een spoorlijn, een kanaal, een woonwijk of een natuurgebied een obstakel. Wat op de ene locatie logisch lijkt, blijkt enkele honderden meters verder misschien helemaal niet mogelijk.

'Het mooiste ontwerp op papier is niet altijd het beste ontwerp in de praktijk. De kunst is om een ontwerp te maken dat technisch haalbaar, veilig en betrouwbaar is én goed past in de omgeving.'
Theo de Visser, Lead Engineer Waterstofnetwerk Zuidwest-Nederland

Juist daarom bestaat engineering voor een groot deel uit het samenbrengen van allerlei informatie en belangen. De leiding zelf is uiteindelijk slechts één onderdeel van een veel grotere puzzel.

Eerst begrijpen wat er onder de grond gebeurt

Voordat een ontwerp kan worden gemaakt, moeten engineers weten wat zich al in de bodem bevindt.  Kaarten en registraties geven een eerste beeld van bestaande kabels en leidingen, maar die informatie wordt altijd gecontroleerd.

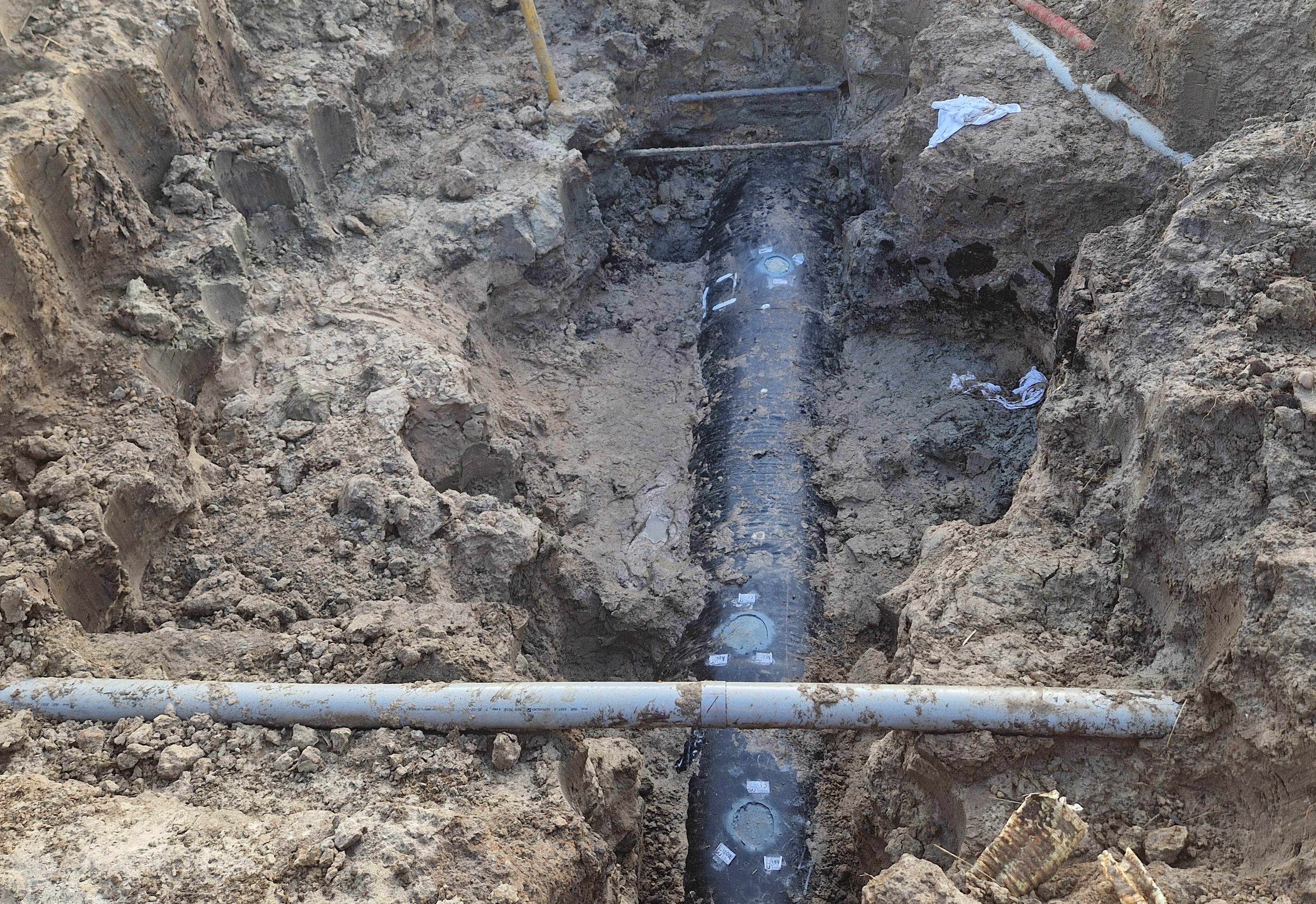

Een van de manieren waarop dat gebeurt, is met zogenaamde proefsleuven. Door op bepaalde plekken te graven, wordt zichtbaar waar bestaande infrastructuur precies ligt. Zo kunnen engineers controleren of de beschikbare gegevens kloppen en verrassingen tijdens de aanleg voorkomen.

Daarnaast wordt ook de bodem uitgebreid onderzocht. Specialisten voeren boringen en sonderingen uit om inzicht te krijgen in de samenstelling van de grond en plaatsen peilbuizen om de grondwaterstand voor en tijdens de werkzaamheden te monitoren. Pas als duidelijk is hoe de ondergrond eruitziet, kunnen ontwerpkeuzes worden gemaakt.

De bodem ontwerpt mee

De bodem speelt een grotere rol dan veel mensen denken. Zand, klei en veen gedragen zich allemaal anders. Daarom bekijken engineers per deel van het tracé welke ontwerpkeuzes het beste passen bij de lokale omstandigheden.

Ook de grondwaterstand speelt een belangrijke rol. In sommige gebieden moet rekening worden gehouden met opdrijving, waarbij een leiding onder invloed van bodem en grondwater langzaam omhoog kan bewegen.

Engineers kijken daarom niet alleen naar de situatie van vandaag, maar ook naar hoe een leiding zich de komende tientallen jaren zal gedragen. Op basis daarvan bepalen zij welke maatregelen nodig zijn om de leiding veilig en stabiel te houden.

'Onder de grond bestaat geen standaardoplossing. Elke kilometer van het tracé vraagt om ontwerpkeuzes die passen bij de lokale omstandigheden.'
Jan Wolbink, Engineer Waterstofnetwerk Zuidwest-Nederland

De ene leiding is de andere niet

Niet ieder deel van de leiding ziet er hetzelfde uit. De hoeveelheid waterstof die moet worden vervoerd bepaalt bijvoorbeeld hoe groot de diameter van de pijpleiding moet zijn. Vergelijk het met wegen: waar veel verkeer samenkomt, is meer ruimte nodig. Voor waterstoftransport geldt hetzelfde.

Ook de wanddikte van de leiding kan variëren. Op plekken waar extra bescherming gewenst is, bijvoorbeeld omdat leidingen dichter bij elkaar liggen, kan worden gekozen voor een dikkere wand.

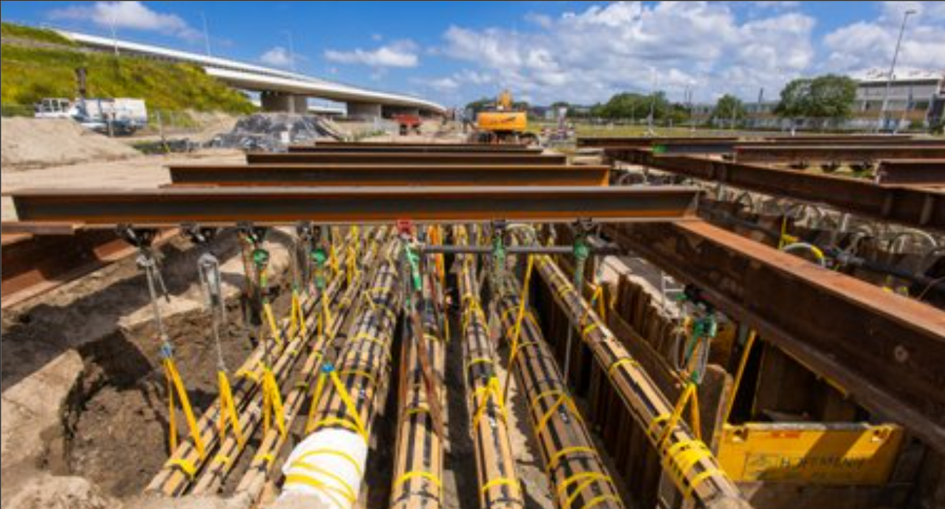

Daarnaast worden verschillende aanlegmethoden gebruikt. Soms wordt een sleuf gegraven waarin de leiding wordt gelegd. Op andere plekken wordt een boring toegepast, bijvoorbeeld onder een weg, spoorlijn, watergang of boomgaard. Welke methode wordt gekozen, hangt af van de eisen van vergunningverleners, de effecten op de omgeving en de ruimte die beschikbaar is.

Meer dan een technische tekening

Bij engineering draait het om veel meer dan het maken van tekeningen. Voor een tracé worden soms vele honderden tekeningen opgesteld, maar dat is slechts een deel van het werk.

Engineers voeren ook berekeningen uit, maken risicoanalyses, leggen veiligheidsmaatregelen vast en beschrijven hoe de aanleg moet plaatsvinden. Voor iedere ontwerpkeuze wordt onderbouwd waarom juist die oplossing het beste past bij de situatie.

'Achter iedere tekening schuilen analyses, berekeningen en afwegingen van diverse specialisten die samen bepalen of een ontwerp veilig, uitvoerbaar en toekomstbestendig is.'
Ruud van Meenen, Engineer Waterstofnetwerk Zuidwest-Nederland

Vervolgens beoordelen verschillende specialisten het ontwerp. Pas daarna kan het worden gebruikt voor vergunningen en de uiteindelijke aanleg.

Waar het netwerk begint

Het waterstofnetwerk van de toekomst begint niet met graafmachines of stalen leidingen, maar al jaren eerder, met mensen die onderzoeken wat er onder de grond mogelijk is. Door duizenden gegevens, belangen en technische eisen samen te brengen, leggen zij de basis voor een netwerk dat waterstof straks veilig en betrouwbaar vervoert naar de plekken waar het nodig is.
