Oude Maas
Vanaf de Botlekweg loopt het tracé van de waterstofleiding langs de A15, onder de Oude Maas door en komt uit bij Shell Pernis. Dit is het eindpunt van het tracé van het waterstofnetwerk door het Rotterdamse havengebied.
Wat gaat er hier gebeuren?
We kruisen een aantal wegen, een afrit van de A15 en gaan onder de Botlekbrug door.
Leidingviaduct

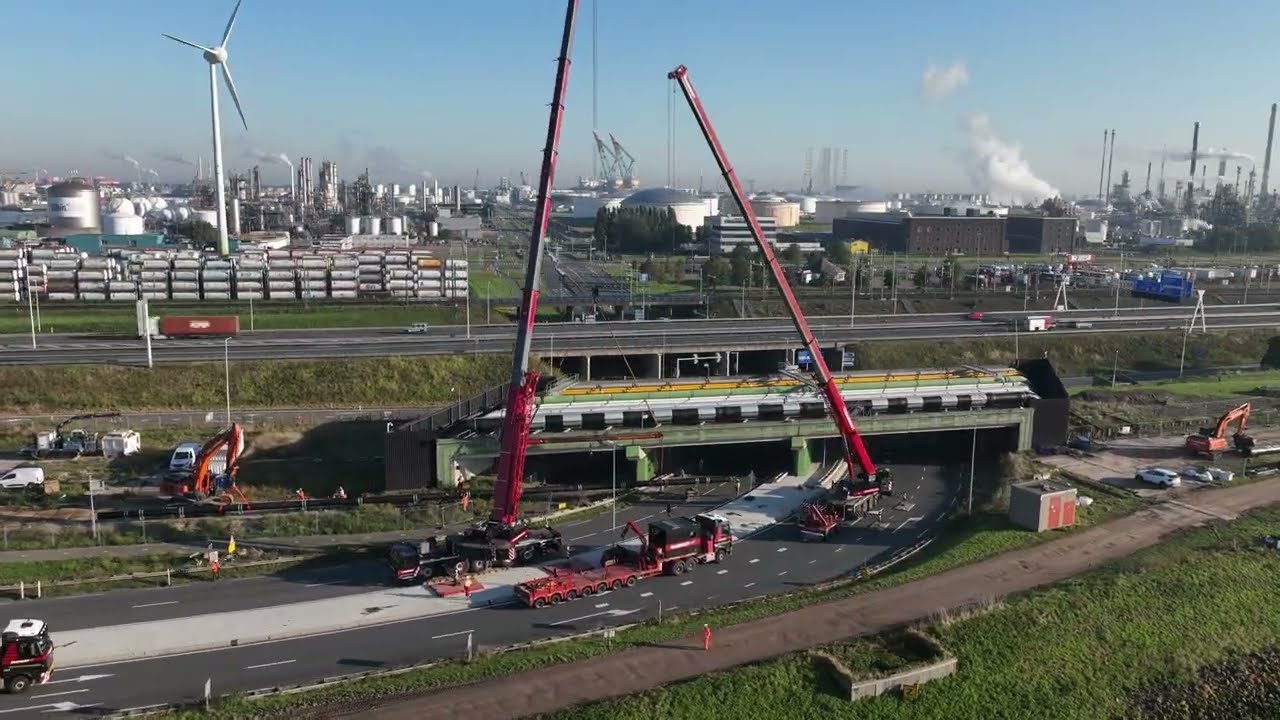

Langs de A15 bij de Welplaatweg komt de waterstofleiding in het leidingviaduct te liggen, boven de grond. Het gaat om een leidingdeel van zo’n 60 meter lang dat met hulp van kranen op zijn plek wordt gehesen. Het leidingviaduct is een bijzonder onderdeel van het tracé. Het viaduct werd ruim 10 jaar geleden gebouwd in opdracht van het Havenbedrijf om te zorgen voor voldoende ruimte voor nieuwe leidingen en kabels.
Mark Berghuis
Omgevingsmanager Rotterdam
Een open ontgraving
Vanaf de Plaatweg leggen we de leiding in open ontgraving aan. Dit betekent dat we een diepe sleuf graven, waarin de waterstofleiding gelegd wordt.
Aanleg in een leidingtunnel
Bij de Oude Maas gaat de waterstofleiding onder de rivier door. Hiervoor maken we gebruik van de leidingtunnel onder de Oude Maas. Dit is een tunnel die speciaal gebouwd is om kabels en leidingen in te leggen. De leidingtunnel is heeft een doorsnee van 4 meter en ligt op circa 30 meter diepte. Aan beide zijden van de Oude Maas zijn toegangsschachten.
Om de waterstofleiding in de leidingtunnel te krijgen, moeten de leidingen eerst de toegangsschacht van de tunnel in. Omdat de buizen groter zijn dan de toegangsschacht, worden ze gehalveerd. De losse, halve buizen worden onder in de schacht aan elkaar gelast. Als er een aantal delen aan elkaar zijn gelast, dan wordt de leiding de tunnel ingetrokken. Zo wordt er stukje bij beetje waterstofleiding onder de Oude Maas gelegd.
Nieuwe waterstofleiding vervangt bestaande aardgasleiding
Op het terrein van Shell Pernis komt de waterstofleiding op de plek van de bestaande gasleiding te liggen. Hiervoor halen we de gasleiding uit de grond om daarna de waterstofleiding op zijn plek te leggen.
Dit project maakt deel uit van Waterstofnetwerk Rotterdam.
